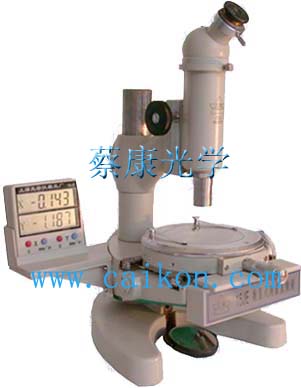

測量顯微鏡15JE 一、儀器的主要用途      測量顯微鏡是光學計量?jī)x器之一種，它的結構簡單，操作方便，適用范圍極 廣，主要用途如下： 1.直角座標中測定長度，例如測定孔距，基面距離，刻線距離，刻線寬度，鍵槽 寬度，狹縫寬度，通孔圓直徑等等。 2.轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。 3.用作觀察顯微鏡，以比較檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等.

二、儀器的主要技術指標 x軸移動測量范圍： 50毫米 y軸移動測量范圍： 13毫米 數顯分辯率： 0.001毫米 測量臺轉動范圍： 不限 測量臺刻度盤分度范圍：　0° - 360° 測量臺刻度盤之分度值： 1° 測量臺刻度盤游標讀數示值： 6' 照明方式：反射光(自然光) 測量精度：儀器值誤差(5+L/15)微米 儀器示值誤差：包括測量誤差與儀器系統誤差。 儀器之主要尺寸： 測量臺與物鏡間之距離：80毫米  測量工作臺直徑： 120毫米  儀器外形尺寸：　 高325*長262*寬220毫米  儀器重量級： 約10.6公斤  顯微鏡目鏡管同棱鏡成為一體繞垂軸旋轉，顯微鏡可由調焦手輪進行上下調焦 注：測量地點溫度變化(20 ± 3）C；L—被測件長度（毫米）   三 、光學參數 物 鏡 目 鏡 顯微鏡 放大倍數 工作 距離 （毫米） 視場 直徑 （毫米） 放大倍數 焦距 （毫米） 放大倍數 焦距 （毫米） 2.5X 43.40 10X 25.00 25X 58.84 5.6 10X 17.13 100X 7.81 1.4 四、選購件 1.目鏡:20X 2.物鏡:4X,5X,20X,40X,60X 3.總放倍可達：1200X 4.上照明燈:220V8W
