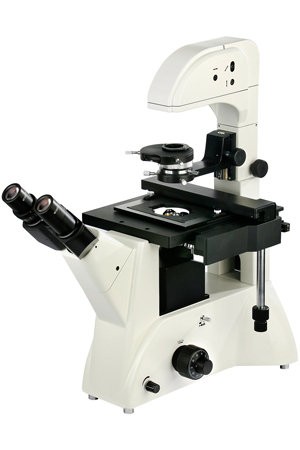

高檔倒置顯微鏡
一、 XDS-800C倒置熒光顯微鏡的用途和特點:
蔡康XDS-800系列倒置顯微鏡集合了優良的無限遠顯微光學系統與現代高品質顯微觀察方法，可以輕松實現明視場、相位相襯、霍夫曼調制相襯、微分干涉相襯、偏振光、LED落射熒光等觀察功能、為生物學、醫學等領域的教學研究與檢測分析提供了高效、完整的系統解決方案，也使顯微觀察變得更為輕松愉悅。
▲.采用無限遠正像顯微光學系統；
▲.長工作距離平場消色差物鏡，具有寬廣的視野與平坦度；
▲.45度傾斜三目觀察頭，雙目簡筒可任意角度旋轉，滿足不同操作者的要求。
▲.工作平臺操控系統采用萬向活動關節結構，載物托板間隔可自由調整，滿足不同樣品觀察需要。
▲.透射照明系統，可選擇12V30W鹵素?zé)艋蚋吡炼?/font>LED耦合照明
蔡康XDS-800C電腦型倒置顯微鏡是將光學顯微鏡技術、良好的光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的產品。既可人工觀察顯微圖像,又可配CKC500萬像素成像系統CCD，圖像拼接，景深融合，測量報告，清晰度高及色彩特效，并可隨時捕捉記錄觀察圖片,從而對觀察圖像進行分析,處理等,還可以保存或打印出高像素圖像照片。
二、XDS-800/XDS-800HMC/XDS-800DIC倒置顯微鏡的技術參數:
|
目鏡
|
10X平場大視野目鏡，視場數Ф22mm,對中望遠鏡
|
|
無限遠長工作距離平場消色差物鏡
|
類 型
|
放大倍率
|
數值孔徑
|
工作距離mm
|
蓋玻片厚度mm
|
備 注
|
|
明視場物鏡
|
10X
|
0.25
|
19.4
|
1.2
|
適配
XDS-800
|
|
20X
|
0.40
|
8.0
|
1.2
|
|
40X
|
0.60
|
3.5
|
1.2
|
|
正相襯物鏡
|
10X
|
0.25
|
19.4
|
1.2
|
|
明視場物鏡
|
10X
|
0.25
|
19.4
|
1.2
|
適配XDS-800HMC
|
|
20X
|
0.40
|
8.0
|
1.2
|
|
40X
|
0.60
|
3.5
|
1.2
|
|
霍夫曼調制物鏡
|
40X
|
0.60
|
3.5
|
1.2
|
|
微分干涉物鏡
|
10X
|
0.25
|
20.2
|
1.2
|
適配XDS-800DIC
|
|
20X
|
0.30
|
5.70
|
1.2
|
|
明視場物鏡
|
40X
|
0.60
|
3.5
|
1.2
|
|
正相襯物鏡
|
10X
|
0.60
|
3.5
|
1.2
|
|
目鏡筒
|
45°傾斜，兩種切換觀察模式（目視與攝影分光比80：20，100：0），雙目瞳距調節范圍：48 ~75mm，眼點高度從臺面起高為400mm。
|
|
調焦機構
|
粗微動同軸, 微動格值:2μ, 粗動松緊可調，帶鎖緊和限位裝置，有效調焦行程8mm。
|
|
轉換器
|
五孔滾珠內定位轉換器
|
|
載物臺
|
機械移動載物臺尺寸：300mmX170mm，移動范圍：132.5mmX75mm, 縱、橫向操控手輪采用萬向節結構，可以大范圍隨意旋轉。
|
|
可適配培養皿規格
|
圓形：Ф28mm～100mm，壁厚≤1.2mm
|
方型：寬度≤100mm,長度≤130mm, 壁厚≤1.2mm
|
|
聚光系統
|
工作距離聚光鏡70mm
|
|
相襯系統
|
相位相襯
|
插板式相襯聚光鏡，相襯環中心可調
|
|
霍夫曼調制相襯
|
插板式霍夫曼調制相襯聚光鏡，狹縫中心可調
|
|
微分干涉相襯
|
插板式微分干涉相襯，干涉色均勻可調
|
|
照明系統
|
6V30W鹵素?zé)簦炼瓤烧{(diào)
|
濾色片:磨砂玻璃，黃、綠、藍濾色片
|
|
調校工具
|
內六角扳手（M4）
|
*蔡康CKS500萬像素成像系統CCD技術參數及配置：
|
型號
技術參數
|
CKS500T
|
|
芯片型號
|
IMX264LQR
|
|
芯片大小
|
2/3"
|
|
分辨率
|
2448 ×2048
|
|
像素大小
|
3.4µm ×3.4µm
|
|
曝光時間
|
0.13ms - 15s
|
|
曝光模式
|
自動/手動/區域曝光
|
|
增益
|
1 x - 10 x
|
|
白平衡控制
|
自動/區域白平衡
|
|
快門
|
卷簾快門
|
|
彩色/黑白
|
彩色
|
|
合并模式
|
1×1, 2×2, 3×3
|
|
幀率
|
35FPS@ 2448 ×2048
|
|
A/D 轉換
|
12bit
|
|
內置圖像緩存
|
1Gb
|
|
讀出噪聲
|
2.5e-
|
|
滿阱
|
15ke-
|
|
動態范圍
|
71db, 3500:1
|
|
光量子效率
|
67%@536nm
|
|
圖像格式
|
JPG / TIF / PNG
|
|
鏡頭接口
|
C-mount
|
|
數據接口
|
USB3.0
|
|
供電
|
USB供電
|
|
功耗
|
小于1.8W
|
|
相機尺寸 (LxWxH)
|
80mm x 62mm x 39mm
|
|
重量
|
330g
|
